点云和网格处理完了，手里有了一张还算干净的三角网格模型。但这玩意儿没法直接拿去开模，也没法改尺寸。真正的活儿才刚刚开始：把这张静态的网格，变成可编辑、可修改、可传承的参数化CAD模型。

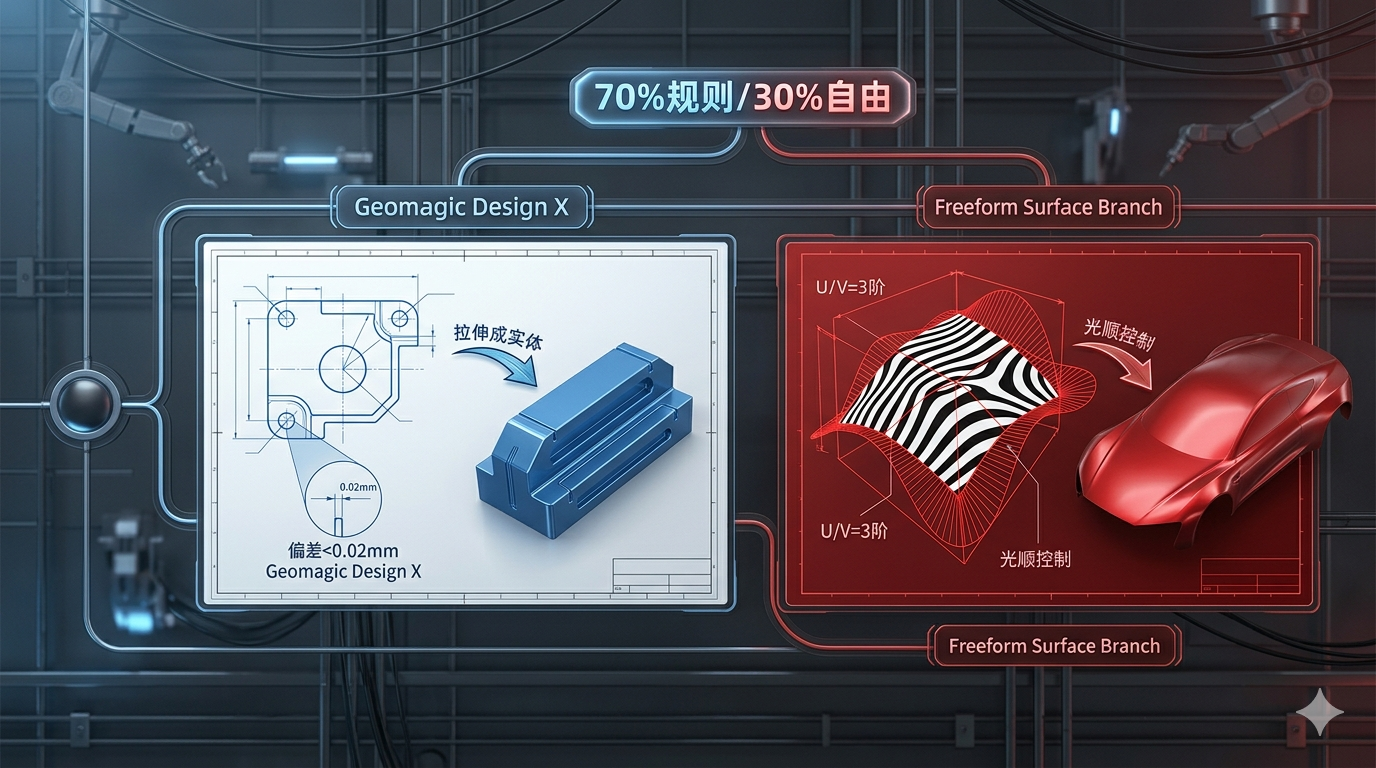

这一章我分两部分讲。规则几何占逆向建模工作量的七成，我们先把它啃下来。自由曲面占三成，但技术含量最高，放后面重点说。

3.1 建模策略的选择树

拿到一个网格模型，第一件事不是开软件画图，而是花五分钟做策略分析。这个零件是什么类型的？最终要用来干什么？

规则几何占主导的零件，比如手机壳、螺丝柱、卡扣、定位孔，这些特征都有明确的数学定义。平面就是平面，圆柱就是圆柱，不需要也不应该用自由曲面去拟合。策略是：从网格上提取截面线或者特征边界，然后用正向建模的命令重新画出来。

自由曲面占主导的零件，比如汽车后视镜外壳、玩具公仔的脸、人体工学鼠标，这些形状没法用简单的几何描述。策略是：先搭出主要的特征线，然后用曲面命令把面蒙出来。

还有一个混合型的，比如一个带曲面外观的电子烟外壳，外观面是自由曲面，内部结构全是规则几何。这种要分而治之，先把外观面逆向出来，再在内部重新画结构。

很多新手犯的错误是：不管什么零件，上来就用曲面拟合命令，企图让软件自动把网格变成曲面。拟合出来的面通常控制点巨多，文件巨大，而且后续没法修改。这是典型的偷懒行为，后面要吃大亏的。

3.2 规则几何的重建，七成工作量的解法

规则几何的逆向，核心思路就一句话：用正向建模的手法，把扫描数据当参考，重新画一遍。

截面线提取，从网格到草图

在Geomagic Design X或者NX的逆向模块里，有一个功能叫截面线扫描。说白了就是用一个平面去切网格，切出来的交线就是截面线。

这个命令的用法很有讲究。对于圆柱面，切出来的截面线应该是一个圆弧。但网格本身有噪点，切出来的线往往是锯齿状的。这时候不要直接用这条线去画圆，而是把这条线作为参考，手动画一个圆去拟合它。

具体操作：在圆柱的高度方向取三个位置切出三个截面圆，分别拟合出三个圆的直径和圆心位置。如果三个圆的直径相差在0.02毫米以内，说明这是个直圆柱，取平均直径就行。如果直径有明显变化，说明这是个锥面或者变形了，需要进一步分析。

对于平面，不需要切截面线，直接用提取平面的命令得到平面的法向和位置。然后在平面上画草图，草图的轮廓从网格的边界投影得到。

拉伸旋转扫掠，正向命令的逆向用法

特征提取完成后，剩下的就是正向建模的基本操作了。

拉伸：适用于等截面的特征，比如直壁、螺丝柱、加强筋。拉伸方向从提取的平面法向获得。拉伸高度从网格上测量。

旋转：适用于回转体，比如瓶盖、旋钮。先提取旋转轴，可以从圆柱的轴线获得，也可以手动画一条线。然后用一个过轴线的平面去切网格，得到母线，旋转生成实体。

扫掠：适用于截面沿路径变化的特征，比如弯管、手柄。先提取扫掠路径，可以从网格的中心线提取。然后在路径的几个关键位置提取截面，用扫掠命令生成曲面。

偏差控制，用数据说话

规则几何重建完成后，必须要做的一步是偏差分析。

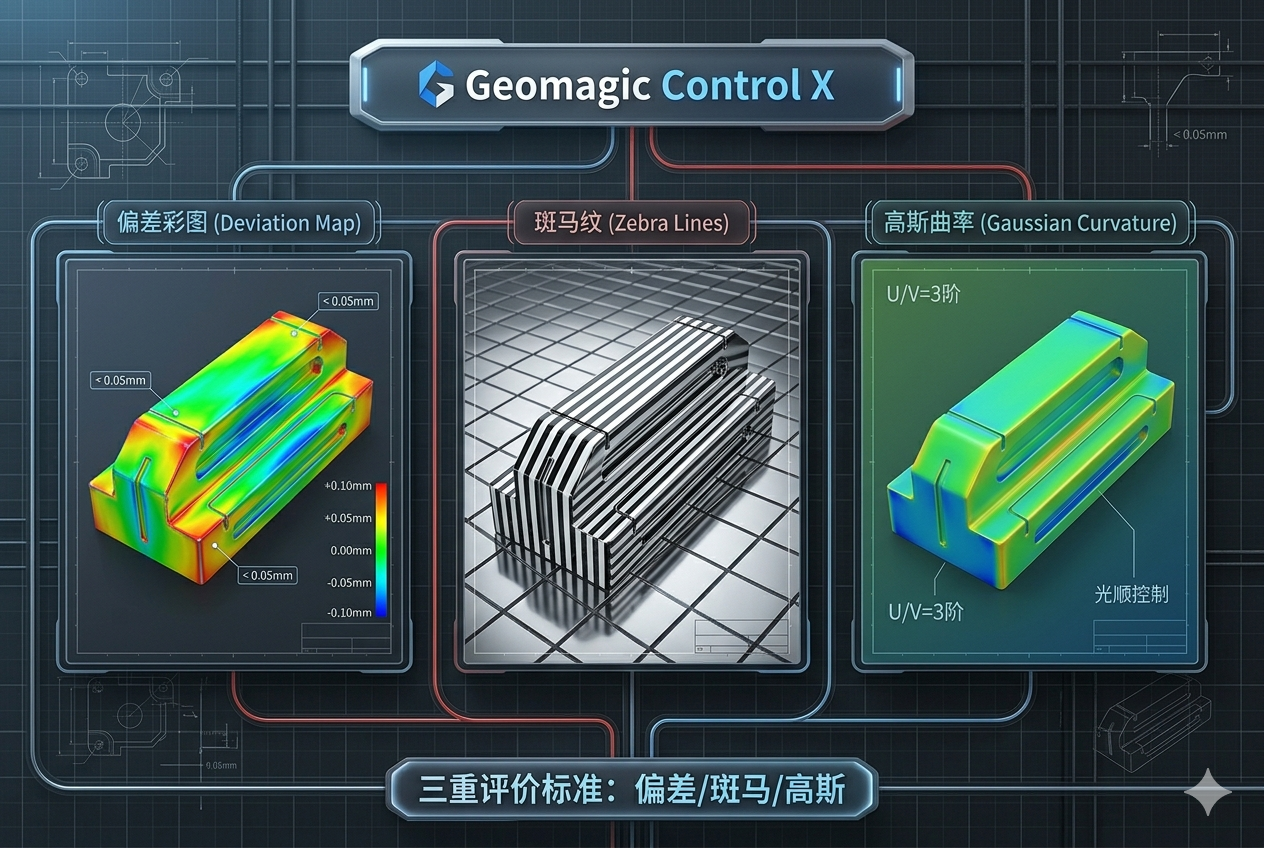

把重建的CAD模型和原始网格放在一起，用3D比较功能生成偏差彩图。红色的区域表示CAD比网格凸出，蓝色的区域表示CAD比网格凹陷。

对于规则几何，偏差应该控制在什么范围？配合面，比如定位销孔、螺丝柱内壁，偏差要小于0.02毫米。外观面，可以放宽到0.05毫米。非配合面，比如内部减胶槽，0.10毫米以内就行。

如果偏差超标了，不要整个模型一起调整，那样会破坏其他地方的精度。用变形命令或者替换面命令，只修正超差的局部区域。

有个经验：规则几何重建的偏差，大部分来自网格本身的变形。注塑件脱模后会有收缩和翘曲，扫描得到的网格已经是一个变了形的零件。如果你照着变形的网格重建出一个变形的CAD，那这个CAD是没有参考价值的。正确的做法是：如果变形量在公差范围内，按理论几何重建，忽略微小变形。如果变形量超出公差，说明模具或者工艺有问题，需要单独分析。

3.3 自由曲面的重构，A级面的诞生

自由曲面是逆向建模中最考验功力的部分。规则几何有标准答案，自由曲面没有。同样的一个曲面，不同的人做出来，光顺度和偏差天差地别。

特征线分析，读懂曲面的骨架

拿到一个自由曲面网格，先别看面，先看线。曲面的特征线就是它的骨架。

怎么找特征线？两个方法。

第一个方法是看曲率变化。在Geomagic里打开曲率分析，曲率变化剧烈的地方就是特征线。比如一个汽车后视镜外壳，镜面区域和壳体区域的交界处，曲率会有一个明显的变化。

第二个方法是看高光。在软件里给网格打一个虚拟的高光，移动光源方向，观察高光在曲面上的流动。高光发生转折或者断裂的地方，就是特征线的位置。

把特征线在网格上用画线工具描出来。描线的时候不要贴着网格走，要想象这条线在设计师的原意里是什么样的。扫描网格可能有噪点或者局部变形，描线的时候要忽略这些瑕疵，画出光顺的线条。

特征线分为两类。一类是边界线，曲面的外轮廓。另一类是内部特征线，比如两个曲面的分界线、棱线的最高点。

四边域构面，曲面质量的基石

曲面建模有个黄金法则：能用四边域就不用三边域，能用三边域就不用N边域。

什么是四边域？一个曲面有四条边界，每条边界都是一条曲线。这种曲面的数学定义最简洁，控制点网格是规整的矩形，曲率变化最平滑。

实际操作中，拿到一个复杂的自由曲面，先把它分解成若干个四边域面片的组合。每个面片有四条边界，面片之间边界对齐，连续条件可以控制。

在Design X或者NX里，用网格曲面的命令构面。选择四条边界曲线，软件会生成一个经过这四条边界的曲面。曲面内部的形状由边界决定，也可以通过设置引导线来控制。

一个常见的问题是：四条边界画好了，生成的曲面在中间鼓起来或者凹下去，不符合网格的形状。解决办法是在曲面内部增加约束线。比如在曲面的中间位置再画一条截面线，作为内部引导线，强制曲面经过这条线。

曲面衔接，G0G1G2的实战意义

曲面和曲面之间不是独立的，它们需要拼接在一起。

G0连续，位置连续，两个曲面在边界上重合，但存在棱线。这是最基本的要求，大多数外观面不允许有棱线，但有些设计故意用棱线作为造型元素。

G1连续，相切连续，两个曲面在边界上不仅重合，而且切平面方向一致。这是大多数消费电子产品外观面的最低要求。斑马纹在边界处平滑过渡，没有明显的折痕。

G2连续，曲率连续，两个曲面在边界上曲率也一致。这是汽车A级面的要求。斑马纹不仅平滑，而且没有宽窄变化。G2需要手动调整控制点或者使用专门的曲面衔接命令来实现。

实战中，G1够用了。G2的计算量大，而且对网格精度要求极高。除非客户明确要求A级面，否则做到G1即可。

衔接操作在NX里叫接合曲面，在Design X里叫曲面匹配。选两个曲面，设定连续类型，软件会自动调整曲面的控制点来满足连续条件。调整后要重新检查偏差，因为满足连续条件可能会让曲面偏离网格。

斑马纹分析，曲面质量的照妖镜

曲面做完后，最后一步是斑马纹分析。这个功能在任何CAD软件里都有，叫反射或者 Zebra Stripes。

原理很简单：在曲面上投射一组平行的黑白条纹，观察条纹的形状和连续性。

合格的标准有三条。第一，条纹连续，没有断开。断开的地方说明曲面之间有缝隙或者重叠。第二，条纹没有尖角，尖角说明曲面曲率突变，高光会在这里聚集形成亮点。第三，条纹粗细均匀，没有突然变宽或者变窄的地方，变宽说明曲面变平坦了，变窄说明曲面变陡了。

如果发现斑马纹有问题，回到曲面构建的步骤去调整。不要试图用光顺命令去擦屁股，光顺命令只会让问题更隐蔽，不会真正解决。

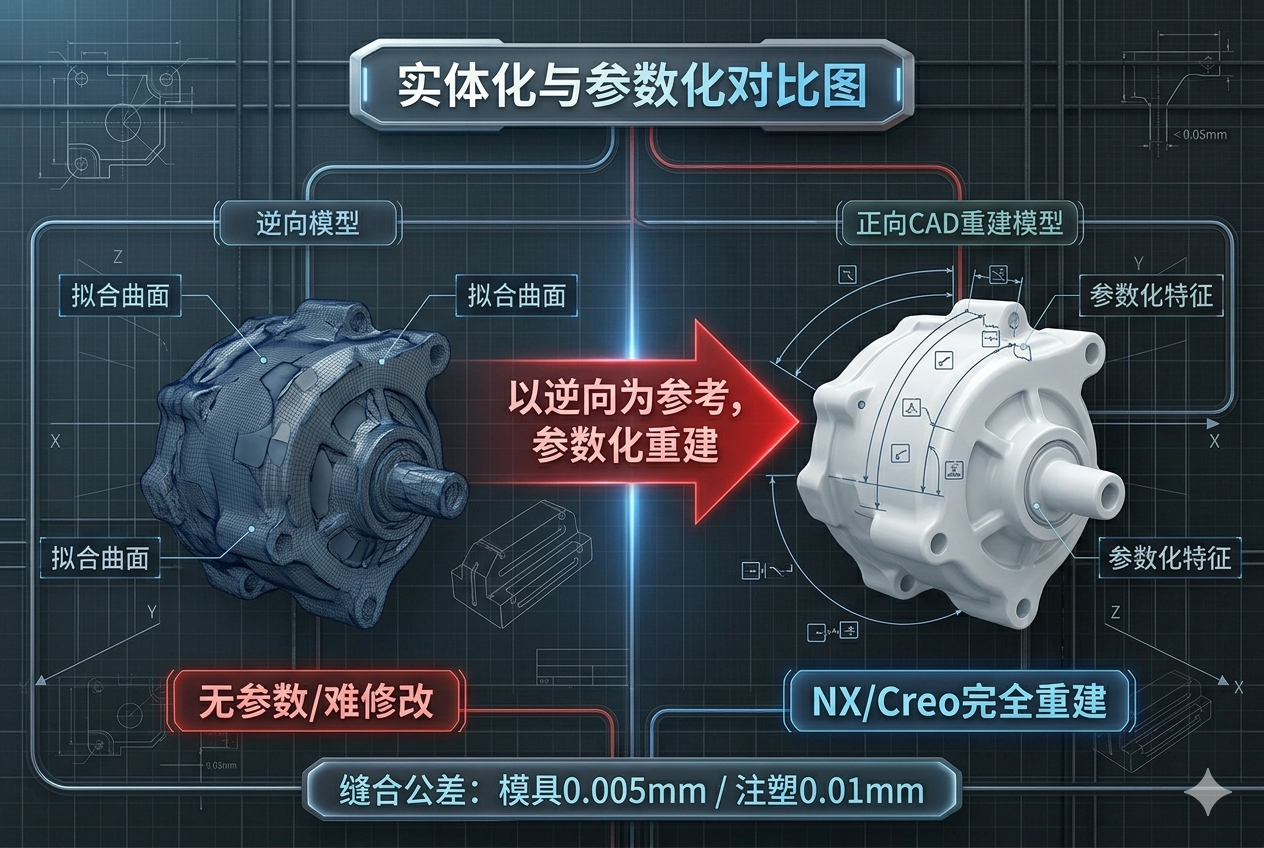

3.4 参数化还原，别把逆向模型当最终交付

这是整个逆向建模中最容易被忽视的一环，也是最关键的一环。

很多做逆向的人，习惯在Design X里把曲面拟合出来，然后直接导出STP交给客户。客户拿到模型，想改一个尺寸，发现改不了。因为这个模型没有特征树，没有参数，就是一个死模型。

正确的做法是：把Design X或者逆向模块里做的拟合曲面作为参考，在正向CAD软件里重新建模。

具体流程是这样的：在NX或者Creo里新建一个零件文件，把拟合好的网格模型导进来作为小平面体参考。然后从零开始，用拉伸、旋转、扫掠、网格曲面这些正向命令，把这个零件重新画一遍。

画的时候，从网格上提取关键尺寸和位置关系，作为参数输入到特征里。比如底面的平面度分析结果显示平面度0.01毫米，那就画一个基准平面。四个螺丝柱的位置从网格上测量得到，用尺寸约束来定位。

这样建出来的模型，每个特征都有参数，每个尺寸都可以修改。客户要改壁厚，双击拉伸特征改个数字就行。要移动螺丝柱的位置，改一下草图里的尺寸就行。

这套流程走下来，工作量确实比直接导出多一倍。但长远来看，这是唯一正确的做法。直接导出的死模型，后面任何修改都要重新做一遍逆向。参数化的活模型，可以在这个基础上迭代十次、二十次。

我见过最极端的案例：一个客户拿了一个直接导出的STP模型去开模，模具做到一半发现有个尺寸错了。没法改，只能重新扫、重新建、重新导、重新做模。前后折腾了一个月，耽误了上市时间。如果当初做的是参数化模型，改个尺寸五分钟的事。

逆向建模的本质，不是复制一个形状，而是理解这个形状的设计意图，然后用最合理的方式把它重现出来。理解设计意图，比操作软件重要一万倍。

下一章我们聊结构设计的核心：塑胶件设计黄金法则。壁厚怎么定，加强筋怎么加，拔模角取多少，这些看似基础的问题，里面全是经验。
