作为一名在抄数行业摸爬滚打了十五年的工程师，我见过太多刚入行的年轻人拿着几百万的扫描仪，扫出来的东西却是一团糟。设备只是工具，真正决定数据质量的，是你对扫描底层原理的理解程度。

今天这篇文章，我们就把数字化测量技术的底裤扒干净。没有废话，全是实战经验。

1.1 三类主流扫描技术，选错等于白干

先给各位泼盆冷水：没有万能的扫描仪。每一种技术都有它的应用场景和致命伤，选错了，扫出来的数据就是垃圾。

拍照式扫描（光栅扫描）—— 精密件的首选

这东西的数学原理不复杂，就是相移法加上三角测距。投影仪往工件上打一组正弦条纹光栅，相机捕捉条纹的变形，然后通过相位解算反推三维坐标。

单幅精度能做到±0.008mm，这个精度在目前所有光学扫描手段里算顶级的了。但代价是什么？视场小。一次只能拍巴掌大一块区域，扫一个拳头大小的模具镶件，可能要拍四五十张照片。

最适合的场景：精密模具镶件、涡轮叶片、微小齿轮。那些要求整体精度控制在0.01mm以内的活儿，非它不可。

但是，这东西有个让人头疼的毛病——对反光和透明表面完全失效。你拿它扫一个抛光过的金属件，投影光打上去直接镜面反射，相机啥也收不到。解决办法只有一个：喷显影剂。后面我们会细说怎么喷。

手持激光扫描 —— 万金油，但别神化

这是目前市面上最常见的类型，EinScan、HandySCAN之类的都属于这类。原理是激光三角法：激光发射器打出一条线或一个面，相机捕捉激光在物体表面的位置，根据激光源与相机的固定几何关系计算出距离。

精度一般在±0.02mm到0.05mm之间，比拍照式差一档，但胜在速度快、视场大。扫一个汽车保险杠，十来分钟就能搞定。

但我要提醒各位一句：手持激光扫描有累积误差。你拿着它像刷油漆一样来回扫，每一帧的定位误差会逐渐累积。解决办法就是贴参考点，而且参考点的间距不能太大，最好控制在扫描仪视场角的1/3以内。

工业CT —— 内部结构的上帝视角

这东西不是光学扫描，是X射线。工件转一圈，探测器接收不同角度的射线衰减信号，通过重建算法算出内部每个体素的密度，然后提取表面轮廓。

精度取决于体素尺寸，现在工业CT最小可以做到0.001mm的体素。这意味着什么？你能看到塑胶件内部的气孔、玻纤取向、甚至螺丝拧入后的牙型变形。

但这玩意儿太贵了，一台设备几百万起步，扫一个工件按小时收费，而且重建一个模型动不动就是半天。非必要不轻易用，但对于那些内部结构复杂、或者有非破坏性检测需求的场景，它是唯一的选择。

1.2 扫描前的工件处理，这步做错了后面全白搭

很多人拿到工件就开扫，扫出来一堆噪点、黑洞，然后花大量时间在软件里修补。这是典型的弯路。花十分钟处理工件，能省下两小时的修图时间。

显影剂怎么喷？大有讲究

透明件、黑色高光件、镜面金属件，这三种不喷显影剂基本没法扫。光打上去要么穿透，要么全反射，相机收不到有效信号。

我试过市面上十几种显影剂，踩过不少坑。先说千万别用的：普通白色自喷漆。这东西喷上去确实能扫，但涂层厚度在0.02到0.05毫米之间，会直接覆盖掉零件表面的精细特征。而且干透了很难去除，丙酮都擦不干净，客户看到你把他的样件喷了漆，能当场跟你翻脸。

推荐两种：氧化镁粉和专业钛白粉喷雾。

氧化镁粉是用酒精调的，比例大概是一勺粉兑十毫升酒精，搅匀了用小喷壶喷。喷出来是极细的白色雾状颗粒，干了以后用手指一擦就掉，对工件零损伤。缺点是比较麻烦，每次都要现调。

钛白粉喷雾是现成的，买进口的那种，别图便宜买国产的。喷的时候距离工件30厘米左右，薄薄一层就够了，别喷成雪人。扫完了用压缩空气一吹就掉。

显影剂的厚度直接影响精度。专业做法是：喷完后用标准球校验一次，测量喷涂层厚度，然后在扫描软件里做补偿。不过绝大多数场景不需要这么较真，喷薄一点就行。

参考点贴法里的门道

参考点就是那些黑白相间的圆形小贴纸，激光扫描时用来定位的。很多人贴得随心所欲，结果扫描中途跟踪丢失，或者拼接出来的数据分层错位。

贴点有三个铁律：

第一，间距要均匀。平滑大面区域，间隔控制在50到80毫米。曲面变化剧烈的区域，加密到30毫米。曲面曲率变化越大，参考点就要越密。

第二，每个扫描站位内至少保证三个不共线的参考点。这句话翻译成人话就是：你拿扫描仪对着工件任何一个角度，视野里都要能看到至少三个点，而且这三个点不能排成一条直线。三点共线的话，扫描仪无法解算出旋转姿态。

第三，全流程至少三个公共基准点。什么意思？如果你分多次扫描，或者需要把扫描数据和CMM测量数据对齐，必须在工件上标记三个固定的基准位置。可以是用钢针打三个冲眼，也可以是贴三个特殊的编码点。这三个点的坐标贯穿全流程，是所有数据对齐的锚。

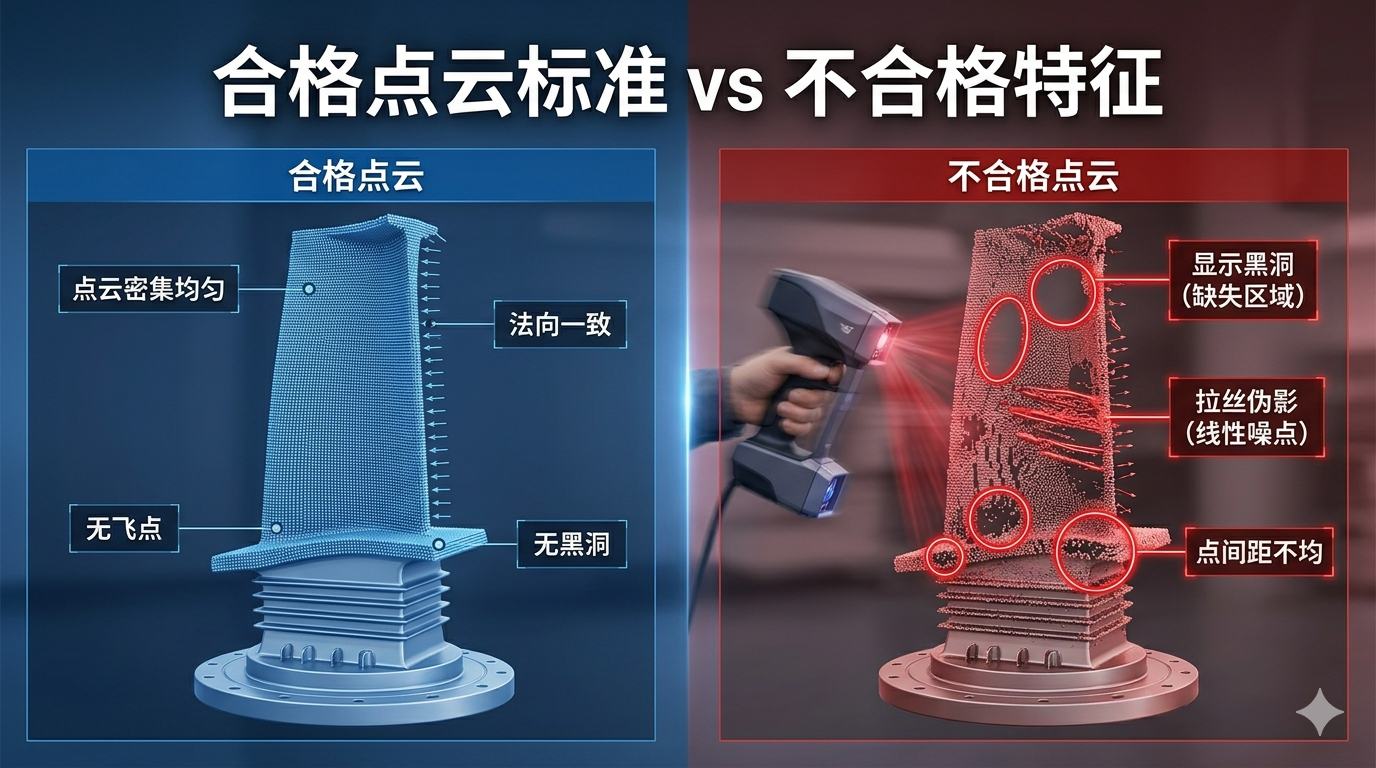

1.3 什么样的点云算合格？四个硬指标

扫完了拿到点云，别急着往下做，先检查这四个指标。不合格就重扫，别指望软件能帮你擦屁股。

指标一：无重叠层纹

层纹长什么样？就是你明明扫的是一个光滑球面，点云图上却出现一道道像等高线一样的条纹，一层叠一层。这是典型的拼接错位，通常是参考点松动或者扫描仪温漂导致的。解决办法只有重扫，别想着用平滑滤镜抹掉，抹掉的同时会把曲率信息也抹掉。

指标二：法向一致

法向就是三角网格上每个小三角形的朝向。理论上所有三角形的法向应该全部朝外或者全部朝内。如果你看到法向图上有红有蓝杂乱无章，说明有些三角形的朝向翻转过来了。在Geomagic里用统一法向的命令可以修复，但如果翻转的三角形太多，模型会变成一团乱麻，这时候也要重扫。

指标三：点间距均匀

点间距一般是扫描精度的三到五倍。比如你的扫描仪标称精度0.02毫米，那点间距在0.06到0.1毫米之间是合理的。如果点间距忽大忽小，大的地方超过0.3毫米，说明扫描的时候距离没控制好，太远了。距离远了精度也会下降，这组数据基本废了。

指标四：无飞点

飞点就是那些明显脱离主体、孤零零飘在空中的点。噪点的一种，通常是环境光干扰或者工件表面有灰尘导致的。在软件里可以用统计滤波去除，但飞点太多说明扫描环境不合格，需要改善光照条件或者重新清洁工件。

1.4 我踩过的那些坑，希望你别再踩

十五年做下来，我自己也犯过低级错误。说几个印象深刻的，供各位引以为戒。

第一次用拍照式扫描仪扫一个抛光的不锈钢模具，不喷显影剂直接开扫。结果投影光打上去，光栅条纹全部模糊成一团，软件死活解算不出相位。折腾了两个小时，换了好几个角度，都不行。最后老老实实喷了氧化镁粉，十分钟扫完。

还有一次用手持激光扫描仪扫一个黑色ABS外壳，参考点贴得太稀疏，间距差不多100毫米。扫到一半软件提示跟踪丢失，重新定位后继续扫，最后拼接出来的数据，头部和尾部错位了整整两毫米。重贴了参考点，间距改到50毫米，一次过。

最惨的一次是用CT扫描一个塑胶齿轮，想看清内部玻纤取向。结果忘了跟操作员说我要的表面精度，他用了快速扫描模式，体素尺寸设得很大。重建出来的模型，齿形跟狗啃的一样，根本没法用。那一单赔了八千块的扫描费。

扫描这件事，三分靠设备，七分靠准备。把工件处理好了，参考点贴对了，剩下的就是按部就班。反过来，准备工作偷懒，后面修图的时间够你喝两壶。

下一篇文章我们聊点云与网格处理的核心算法，Geomagic里那些命令到底该怎么用，参数怎么设。感兴趣的朋友可以点个关注，咱们下期见。
