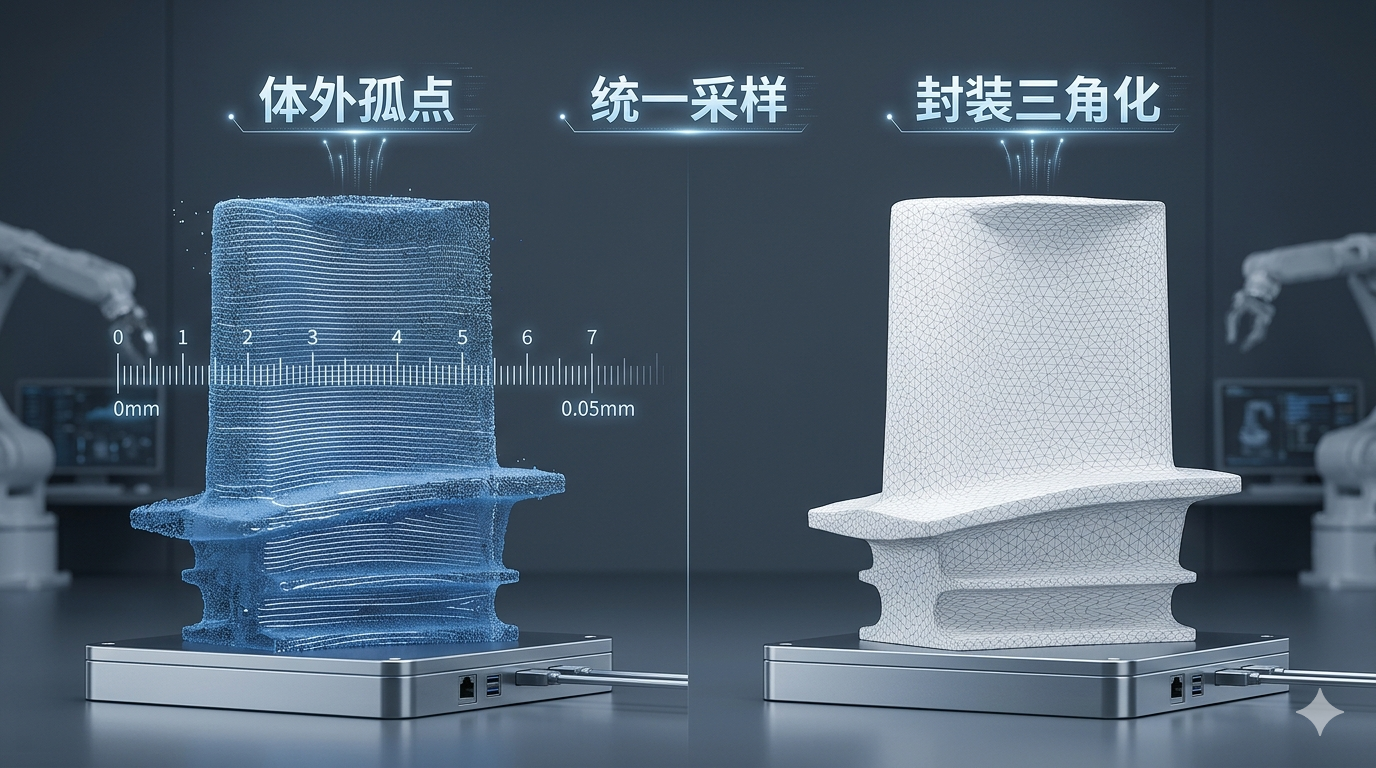

2.1 点云阶段的四大金刚，用错一个毁所有

点云处理看起来命令很多，其实真正核心的就那么四五个。把这几个玩明白，能解决百分之九十的问题。

体外孤点 —— 别上来就无脑点

体外孤点就是那些飘在主体外面的噪点。激光扫描时，环境光干扰、工件表面的灰尘、甚至操作员衣服上的反光点，都可能被误认为有效数据。

软件怎么判断哪个点是孤点？用的是统计滤波，具体来说是基于k-d tree的邻近点搜索。算法会计算每个点到它附近k个邻居的平均距离，然后看这个距离在整个点云中的分布。如果某个点的平均距离远大于整体均值，比如超过三倍标准差，就被判定为孤点。

关键参数就两个：邻近点数量和标准差倍数。

邻近点数量，我一般设50个。这个数字太小了，比如设10个，算法只看附近一小撮点，会把一些边界上的有效点误删。设太大了，比如200个，计算量会成倍增加，而且对局部密集的噪点不敏感。

标准差倍数，这是个阈值。设3.0是比较安全的，能去掉明显的离群点，又不会伤到边缘特征。如果扫描环境特别干净，可以降到2.5，过滤得更干净一些。反过来，如果工件表面本身就是粗糙的铸造面，噪点比较多但都贴在表面上，倍数要调到4.0以上，否则会把表面细节一起删掉。

有个坑我必须说：不要在刚导入点云的时候就做体外孤点过滤。先大致看一眼，如果有明显的飞点，手动框选删除比自动过滤更可靠。自动过滤对那种成片出现的噪点基本无效，因为它们互相之间的距离很近，算法不认为它们是孤点。

减少噪音 —— 光顺和细节的生死博弈

这是最容易被滥用的命令，没有之一。

减少噪音的本质是滤波算法。Geomagic里用的是双边滤波或者高斯滤波，具体哪个版本有差异。双边滤波好一些，因为它会在平滑的同时保留边缘。高斯滤波就是无差别平均，会把棱角抹圆。

参数面板上通常有两个滑块：平滑度和细节保留。

平滑度控制滤波的强度，从1到10。细节保留控制算法在多大程度上保护特征边界，也是1到10。

我见过太多人拿到数据后直接平滑度拉满到10，点云是光溜了，原本0.1毫米的棱边变成了0.3毫米的圆角。后面做偏差分析的时候，发现和原始样件差了0.15毫米，还以为是扫描精度不够，其实是自己把数据磨坏了。

正确的做法是：平滑度设在5到6之间，细节保留至少8。然后点应用，看看效果。如果噪点还是很明显，重复做两次，每次用较弱的参数，效果远好于一次强平滑。

还有一个技巧：对于需要保留锋利棱边的区域，先用套索工具圈出来，反向选择，把不需要高精度的曲面区域单独平滑。棱边区域保持原样。

什么情况下可以用强平滑？扫描的工件本身就是自由曲面，没有明显的棱边和特征，比如汽车后视镜外壳、玩具公仔的身体。这种曲面追求的是光顺，细节本身就不存在，强平滑反而能消除扫描带来的微小波纹。

统一采样 —— 别让点云胖死你的电脑

扫描仪出来的点云，点密度通常是不均匀的。正对着扫描头的区域点密，侧面和边缘点疏。几百万个点不算什么，但封装成三角网格后，面片数量会暴增，普通电脑根本带不动。

统一采样的作用就是降点，让点云变得均匀。算法用的是体素网格降采样：把整个点云空间划分成一个个小立方体，每个小立方体里只保留一个点，通常保留重心位置的那个。

体素尺寸是唯一的关键参数。怎么设？经验值是扫描精度的三到五倍。比如扫描精度0.02毫米，体素尺寸设0.06到0.1毫米。设太小了起不到降点的作用，设太大了会丢失小特征。

举个反例：有一次我拿到一个同事处理过的点云，一个拳头大的工件，点云只有两万个点。封装出来的网格棱角全没了，像被水泡过一样。一查参数，他设的体素尺寸是0.5毫米。小特征比如0.3毫米的台阶，根本保不住。

还有一个细节：统一采样应该在减少噪音之后做。先平滑再去重，顺序反了的话，噪点会被均匀采样保留下来，后面更难处理。

封装 —— 从点到面的惊险一跃

封装就是把点云变成三角网格。算法叫贪婪投影三角化，听着高大上，原理不复杂：先把三维点云投影到一个二维平面，在这个平面上做Delaunay三角剖分，然后再映射回三维空间。

关键参数是最大三角形边长。

这个参数设小了，点云如果有空洞，算法会跳过，留下空洞。设大了，算法会强行跨过空洞生成三角形，把孔洞桥接起来，桥接出来的面是平的，会破坏曲面原有的曲率。

正确做法是先看点云的空洞有多大。测量一下空洞最宽处的距离，把这个距离乘以1.2到1.5，作为最大边长。这样既能把空洞留下来后面单独补，又不会在非空洞区域产生跨接。

封装后的网格，第一步要做什么？检查法向。在Geomagic里用显示法线的功能，看看所有三角形的朝向是不是一致的。如果有的朝外有的朝内，用统一法向的命令修复。法向不一致会导致后面的布尔运算和曲面拟合全部出错。

2.2 网格修复三板斧，遇到烂面别慌

封装出来的网格，十个里有八个需要修。不是扫描的问题，是三角剖分算法的固有问题。

补洞 —— 不是所有洞都值得补

先判断这个洞该不该补。位于产品边界上的洞，比如一个开口盒子的边缘，这不是洞，这是特征，不要补。位于曲面中间、而且周围曲率连续的区域，这个需要补。

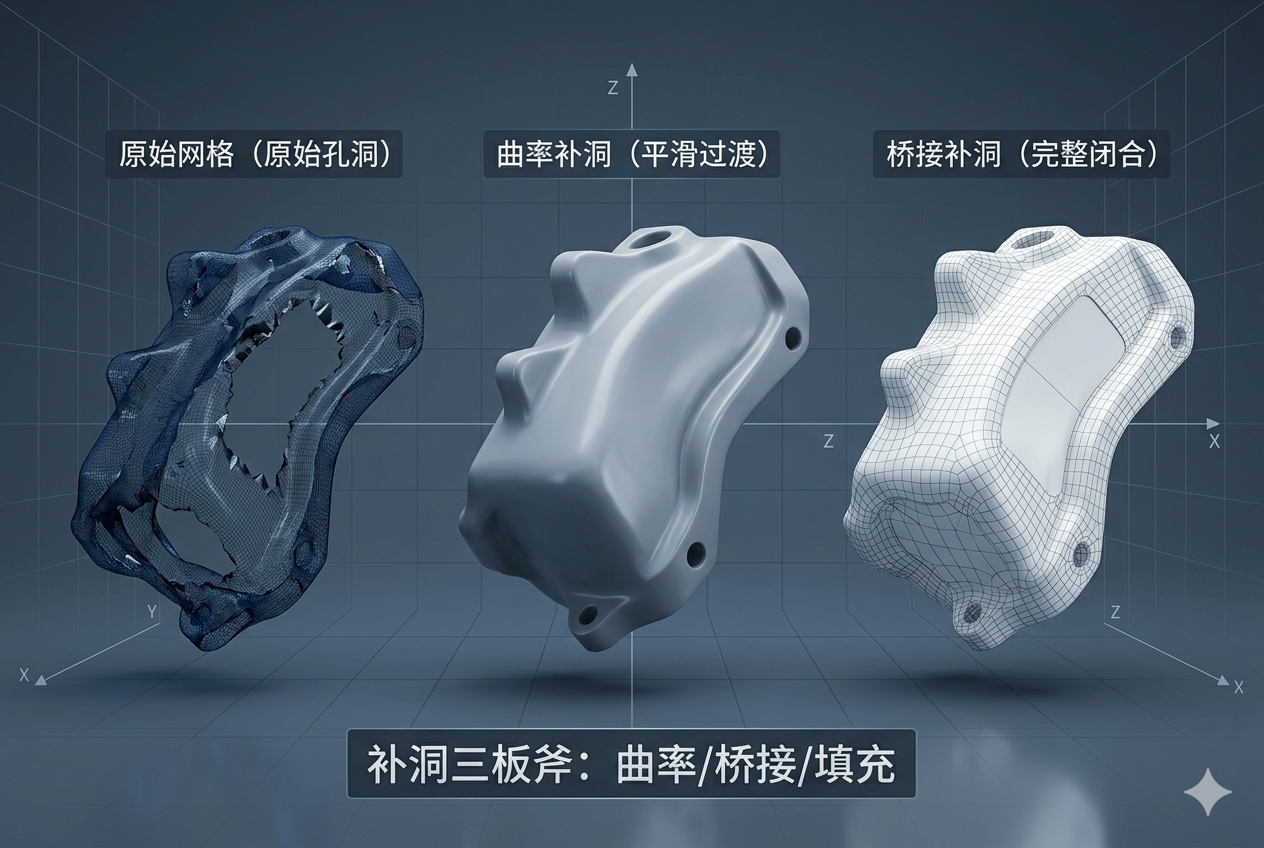

Geomagic提供三种补洞方式，各有用处。

曲率补洞是最常用的。算法会根据洞边界周围的曲率信息，推断出洞内应有的曲面形状。这种补出来的面与原曲面连续性好，但边界会往里收缩一点，大概0.02到0.05毫米。对于非配合面，这点收缩可以接受。

桥接补洞适合那种窄长的裂缝。比如两个网格面片之间有缝隙，不是真正的空洞。用桥接补洞，手动选择裂缝两侧的边界点，软件会生成一系列三角形把两边缝合起来。这需要手动操作，但效果好。

填充只适用于平面区域。如果一个洞周围的网格在一个平面上，用填充命令，软件会生成一个严格的平面把洞盖住。不要用在曲面上，否则会得到一个平面补丁，和周围曲面形成台阶。

补洞的次序也有讲究。先补大的、曲率变化复杂的洞，因为这些洞手动调整的空间大。最后补小的、简单的洞，一键曲率补洞就行。

松弛 —— 光顺和保形怎么兼得

松弛就是网格光顺。点云阶段的减少噪音是针对点的，松弛是针对三角形的。

二阶拉普拉斯松弛是最常用的算法。它把每个顶点向邻居顶点的平均位置移动，重复多次后网格会变得平滑。缺点是会让网格收缩，体积变小。

曲率保持松弛是改进版。算法在移动顶点之前，先计算该点的曲率，如果曲率大（说明是棱边），就减少移动量或者不移动。这样可以在光顺曲面的同时保留棱边。

迭代步数控制在15到20步就够了。步数太多，网格会变得过于柔软，失去刚性。判断标准是看曲率图，颜色变化应该平滑过渡，不该出现斑点状的噪点。

一个实战经验：对于铸造件表面那种橘皮状的粗糙纹理，不要试图用松弛完全抹平。那是铸造工艺本身的特征，抹平了反而不像原件。松弛的目的是去掉扫描引入的高频噪点，不是改变工件本身的表面形貌。

移除特征 —— 有些东西不该出现在模型里

抄数经常遇到一个需求：客户不想要产品表面的文字、商标、花纹，只要光面。

直接删除这些特征所在的三角形，然后补洞，是最笨的方法。补出来的面是平的，如果原来的表面是弧面，平的面会非常突兀。

正确的做法是使用移除特征命令，而不是简单的补洞。这个命令的原理是：选中要移除的区域后，软件会根据周围未被选中的曲面，拟合出一个平滑的曲面来替换选中区域。拟合算法可以选平面、圆柱面、球面或者自由曲面。

对于商标文字这种凹凸特征，选自由曲面拟合，软件会自动填充凹坑或削平凸起，生成一个与周围曲率连续的过渡面。

有个坑：如果文字区域正好在曲面曲率变化剧烈的位置，比如靠近棱边，自动拟合可能会失败。这时候需要手动在周围画几条约束线，强制拟合曲面通过这些线，然后再移除特征。

2.3 特征提取，从网格回到几何

逆向建模的关键一步，是从离散的三角网格中提取出规则的几何特征。平面、圆柱、球面这些，都是数学定义的规则形状，不能直接用网格来代表。

平面拟合 —— 最小二乘法的实战

选择网格上的一个区域，软件会用最小二乘法拟合出一个平面。算法会让所有选中点到这个平面的距离的平方和最小。

输出结果包含三个信息：法向量、平面位置、平面度误差。

平面度误差是最重要的。它是所有选中点到拟合平面的最大距离减去最小距离。如果这个误差小于0.02毫米，说明这个区域确实是一个平面。如果误差超过0.1毫米，说明这个区域不是平面，可能是弧面或者变形了。

有个技巧：提取平面时不要选太大区域。如果一个面理论上应该是平的，但实际注塑出来有0.05毫米的翘曲，选了整个面拟合出来的平面会是翘曲面的平均位置，不是理论平面。正确做法是在平面上选三个小区域，分别拟合，然后用这三个点确定一个理论平面。

圆柱拟合 —— 注意轴线方向

圆柱拟合比平面复杂得多。算法要同时优化轴线方向和直径两个参数。

输出结果：轴线方向向量、轴线上一点坐标、直径、圆度误差。

圆度误差是垂直于轴线的截面上，点到拟合圆的距离偏差。这个值如果超过0.03毫米，说明圆柱不圆，可能是变形或者扫描精度不够。

实际应用中，圆柱常用于提取螺丝柱、定位销孔。拟合出来的轴线可以作为后续建模的基准。

球体拟合 —— 四点定球

球体拟合最简单，四个不共面的点就能唯一确定一个球。算法会用最小二乘法优化球心和直径。

用于提取球面铰链、滚珠等特征。输出球心坐标和直径。

基准对齐 —— 3-2-1法是铁律

提取完特征，下一步是把扫描数据对齐到坐标系。这一步做错了，后面建的模型全是歪的。

两种对齐方法：最佳拟合和特征对齐。

最佳拟合是最小二乘法，让整个网格到目标位置的偏差平方和最小。这个方法的缺点是会平均化所有偏差。如果一个产品整体没问题，但局部有变形，最佳拟合会把变形分散到整个模型上，让你看不出哪里真的变形了。

特征对齐是正确的方法。最常用的是3-2-1法：先选三个不共线的点确定一个平面（比如底面），再选两个点确定一条线（比如一条边），最后选一个点确定原点。这样对齐出来的坐标系，每个特征都有明确的几何意义，偏差分析的结果才有参考价值。

在Geomagic Design X里做3-2-1对齐时，选的点最好是从提取的平面、圆柱、球体特征上取的，而不是直接在网格上点。特征提取能过滤掉网格的局部噪点，更准确。

2.4 三个让新手崩溃的坑

说几个我见过的惨案，希望各位别重蹈覆辙。

第一个坑：点云处理顺序搞反。有人先封装再降噪，结果三角形的数量已经暴增到几百万，电脑卡死，降噪命令跑了一个小时还没完。正确顺序永远是：先处理点云，降噪、采样，最后才封装。

第二个坑：过度平滑。一个做汽车内饰的兄弟，扫了一个带皮纹的方向盘，为了去掉扫描噪点，平滑度拉到8。皮纹细节全部磨平，客户拿到模型一看，说你这个是光面方向盘，我们不要。重新扫，重新处理，耽误了两天工期。

第三个坑：补洞不检查曲率。一个小家电外壳，背面有一圈散热孔，扫描时孔太多导致网格全是洞。新手用曲率补洞一键全补了，软件自动生成了连接孔之间的桥接面。最后做出来的模型，散热孔位置是一整块光面，和实物完全不搭。正确做法是先把散热孔区域单独提取出来，删除所有孔内的网格，保留孔之间的连接筋，然后对连接筋做松弛，对孔的位置不做处理。

点云和网格处理，说到底是个手艺活。参数没有标准答案，全看工件本身的状态和最终用途。多练、多试、多看偏差彩图，慢慢就有手感了。

下一章我们聊逆向建模的核心：如何从网格重建出参数化的CAD模型。规则几何怎么快速拟合，自由曲面怎么搭线构面，以及那些让曲面光顺得像镜面的高级技巧。
