Q: 抄数设计的流程是什么？关键环节有哪些？ - 抄数设计,结构设计,工业设计

1. 实物预处理：为精准扫描打下基础

在正式扫描前，需对实物样品进行专业预处理：清除表面污渍、毛刺、油渍等干扰因素；针对复杂曲面、细微结构或特殊位置，进行精准标记，以保障扫描设备能够准确捕捉关键数据点，提高扫描覆盖率与数据完整性。

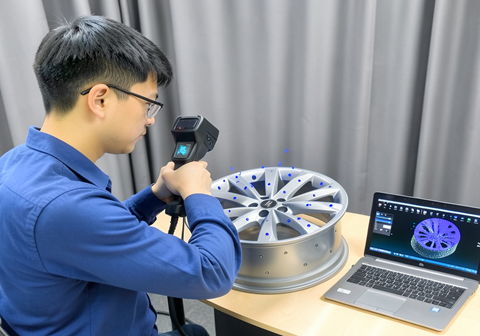

采用高精度三维扫描设备（如激光扫描仪、白光扫描仪、结构光扫描仪等），对实物进行全方位、无死角扫描，获取原始点云数据（即三维空间坐标点集合）。通过多角度扫描与数据拼接，确保获取完整的结构信息，避免因遮挡、角度限制而导致数据缺失。

对原始点云数据进行去噪、简化、对齐、填补等处理：去噪：清除扫描过程中产生的冗余点与异常数据；简化：去除不必要细节，提升模型效率；对齐：对多个扫描文件进行坐标系统一；填补：补足因扫描角度或遮挡产生的空缺区域，确保模型结构完整。此环节是确保模型精准度的基石，直接影响后续建模质量。

基于高质量处理后的点云数据，使用专业建模软件（如Geomagic、Rhino、SolidWorks、CATIA等），构建高保真三维模型。该环节需精确还原产品外观形态、结构细节、尺寸公差及装配关系，误差控制需满足行业标准（通常＜0.05mm），以确保模型可直接用于结构设计、手板加工或模具制造。

基于三维模型，输出精确的二维工程图纸，包含尺寸标注、公差、材料规格与工艺要求；同步制作高保真手板样品，对模型结构进行实物验证。若发现偏差或制造问题，及时修正模型与图纸，实现“数字化设计 → 工程验证 → 可制造化”的闭环控制。

随着产品更新迭代加速与制造复杂化，抄数设计成为产品开发、模具修复、仿制研发的关键手段。尤其在缺乏原始设计图纸、老旧设备需复原、复杂曲面结构需重建等场景下，抄数设计能高效还原产品结构，降低研发成本，提升设计效率。

作为深耕抄数设计与结构设计服务的团队，我们提供从实物扫描到工程图纸输出的全流程服务，支持多行业、多材质、多结构的复杂产品处理。无论是“抄数结构设计”“抄数服务”还是“丰硕设计报价”，我们均可提供专业、高精度、可落地的解决方案，助力客户从“实物”到“设计”，快速实现产品价值转化。
